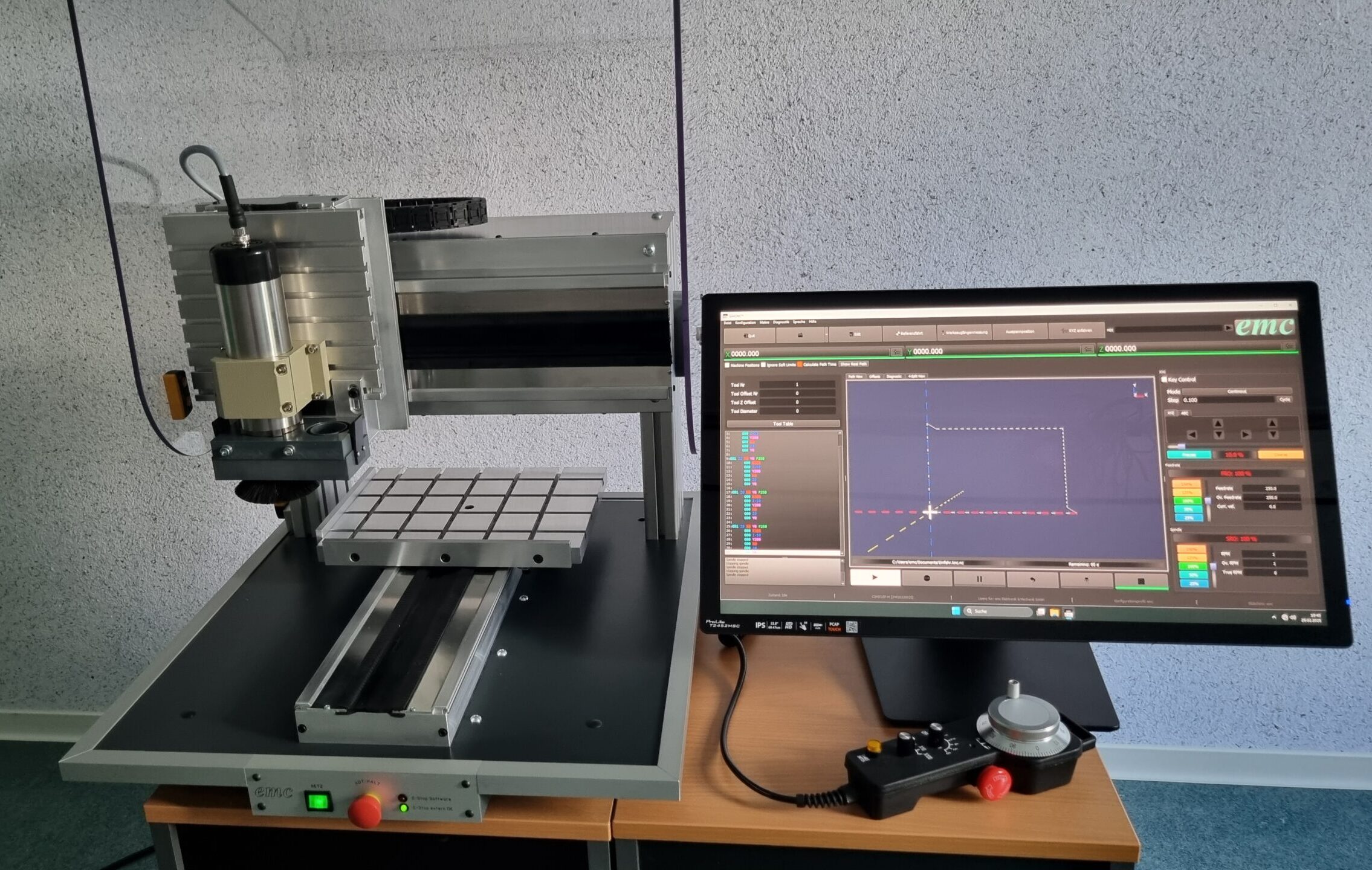

KOSY4

CNC-Maschinen im Kleinformat:

  • passen auf den Tisch (Desktop-CNC)
  • werden komplett geliefert
  • werden in unterschiedlichen Ausführungen produziert



Ausführungsvarianten:

  • Format: Größe der fräsbaren Fläche in Anlehnung an die Papierformate DIN A4 bis A3
  • Belastbarkeit/Ausstattung: Standard, Spezial

KOSY4

Tischgröße

Fahrwege

Standard

Spezial

A4-Version

310 x 220 x 106 mm

DH 100 mm

 DH 100 mm

A3-Version

520 x 310 x 106 mm

DH 100 mm

 DH 100 mm

Fahrwege X x Y x Z
DH = Durchfahrtshöhe = Abstand Y-Tisch zu Portal-Unterkante

KOSY4



Standard

Spezial

MultiControllerSteuerung MCS

 x x

MCS-AufrüstSet

–

 x

Präzisionslaufrollen

–

 x

CAD/CAM/CNC-Software nccad

 nccad9 nccad9

Support

 E-Mail und Telefon E-Mail und Telefon

KOSY4



Standard

Spezial

Frässpindeln

x

x

automatischer Werkzeugwechsel

x

x

Drehzusatz groß

x

x

Drehzusatz klein

x

x

Werkzeuglängenmessung

x

x

Tiefenregler

nur mechanisch

nur mechanisch

3D-Abtastkopf

auf Anfrage

auf Anfrage

Schalteinheit

x

x

Schulung

x

x

Kurzbeschreibung der Maschinen

Die Linearführungen bestehen aus im eigenen Hause entwickelten Alu-Linearprofilen, in denen gehärtete Stahlwellen als Führung für die Laufrollen eingearbeitet sind. Als Antriebselemente kommen Hochleistungsschrittmotoren und spielfreie Kugelumlaufspindeln zum Einsatz.

Wesentliche Konstruktionelemente aller Ausstattungspakete (Spezial, Standard):

  • In den Maschinensockel sind 2 Pfeiler sowie das Y-Profil eingelassen. Dies sorgt für Stabilität und Vibrationsdämpfung.
  • Die X- und Z-Achsmodule bilden eine Einheit. Diese ist mit den Pfeilern verschraubt und damit justierbar.
  • Die Alu-Teile und Tische sind nicht eloxiert.
  • Mitlaufende Staubabsaugung – Die wählbaren Bearbeitungseinheiten verfügen über entsprechende Adapter und Staubsauger-Anschlüsse.
  • Die im Sockel eingebaute Steuerungs-Hardware spart Platz und die Kabelführung ist übersichtlich.
  • Die Energiekette für X und Z sorgt für eine klare professionelle Kabelführung.

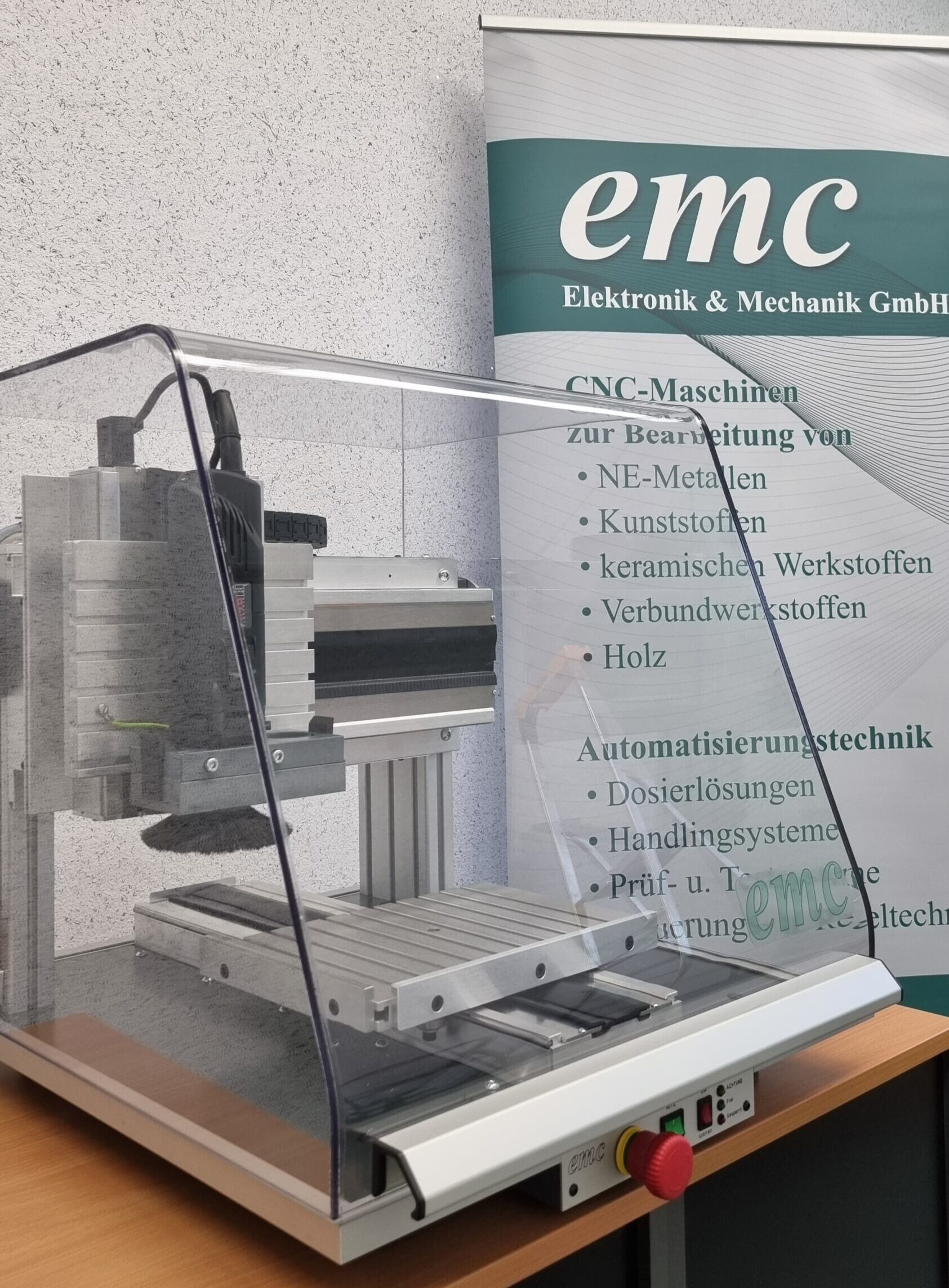

  • Eine integrierte Schutzzelle aus bruchsicherem Kunststoff, schützt die Umgebung und reduziert die Geräusche. Angenehm für alle Anwender ist, daß das Innenleben ringsum einsehbar ist. Der Schwenkbereich ist so groß, daß die Haube bei Reinigungs- und Montagearbeiten nicht stört.

Nur die Ausstattungspakete Spezial sind zusätzlich mit folgenden Elementen ausgerüstet:

  • Anschlußfeld für optionale Bedienelemente, wie Handrad, Override u.a. Alle erforderlichen Hardware-Elemente werden in der Serie bereits eingebaut (MCS Aufrüst-Set).
  • Die mechanischen Elemente für hohe Belastung/Beanspruchung sind eingebaut.

Auf Wunsch fertigen wir auch kundenspezifische Teileaufnahmen und Vorrichtung und erstellen Fräs- oder Dosierprogramme für Ihre konkrete Anwendung.

Datenblatt zur KOSY4-Seriezum Download.
