Jahresarbeit (2003) „Geschwindigkeitsmessung“

Von:

Marc Eppinger
Steffen Grozinger
Tobias Häfelinger

Schule:

Mathias von Neuenburg Realschule,
79395 Neuenburg

Betreuender Lehrer:

Wolfgang Degelmann

Beschreibung:

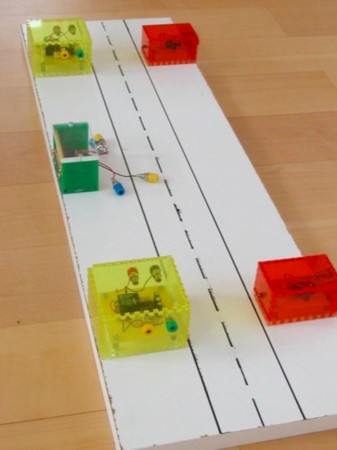

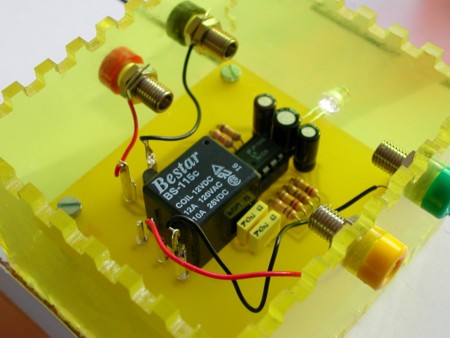

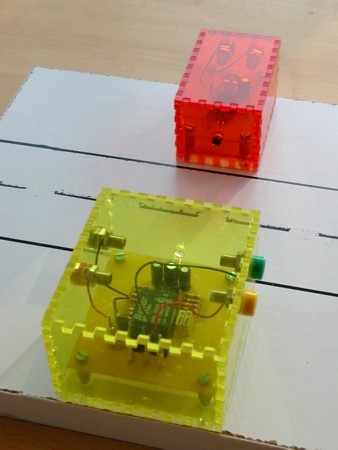

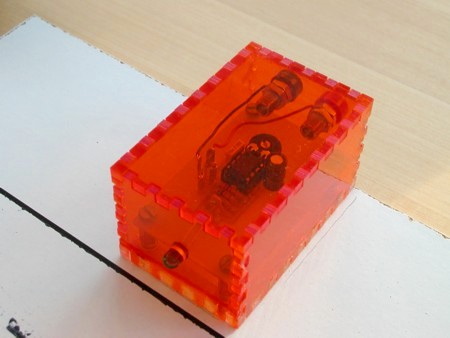

Die Idee der Schüler war es, die oftmals in Ortseinfahrten zu findende Geschwindigkeitsanzeige „Sie fahren gerade …“ nachzubauen. Die Messung erfolgt mittels Infrarotlichtschranken. Die Ausgabe der Werte erscheint zum einen in einem Fenster auf dem PC-Bildschirm und wird zum anderen an eine 7-Segmentanzeige weitergegeben.

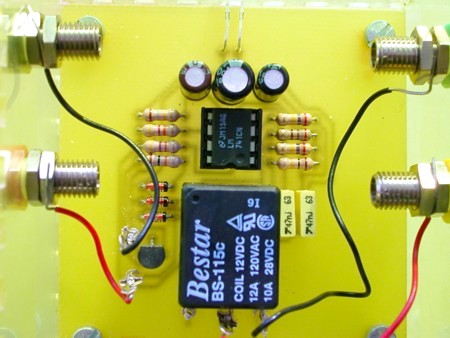

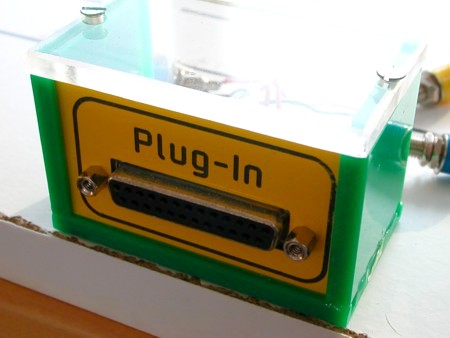

Das Layout der handelsüblichen Lichtschranken haben die Schüler selbst entworfen und geätzt. Die gesamte Auswertung der Daten und Steuerung der Ausgabe erfolgt mit dem Interface CIUS2. Das Programm haben die Schüler selbst geschrieben. Hierbei wird die Zeitmessung mittels einer Zählschleife behelfsmäßig bewerkstelligt, da mit Echtzeit nicht zu operieren war. Das hat zur Folge, dass eine realistische Zeitmessung immer mittels Eichung des Programms auf den jeweiligen Rechner erfolgen müsste. Die Ausgabe an die 7-Segmentanzeigen wird durch zwei Abfrageprozeduren (je eine für die Zehner- und die Einerstelle) erreicht. Das begründet auch, warum nur Messwerte bis 100km/h erfasst werden können. Höhere Werte werden durch „Er“ (Error) angezeigt.
